FNIRSI FNB-C2 USB Test Cihazı

FNIRSI FNB-C2 USB Test Cihazı

FNIRSI FNB-C2; USB üzerinden gerilim, akım ve güç ölçümü, hızlı şarj protokollerinin incelenmesi, kablo tanımlama ve ölçüm kaydı için kullanılan bir test cihazıdır.

Ölçüm ve test işlevleri

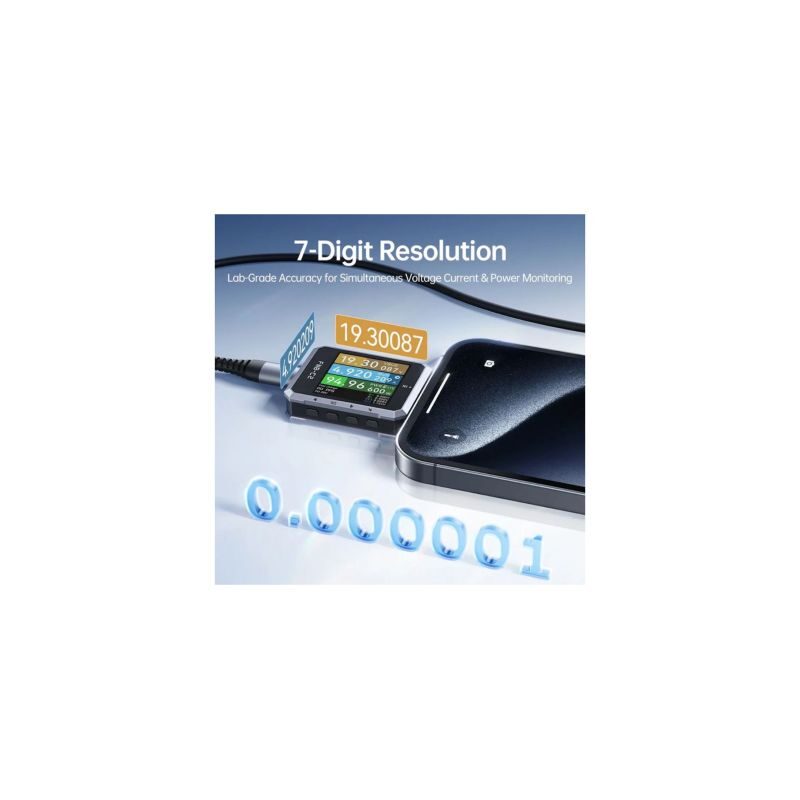

• ADC ve gösterim: Harici 20 bit ADC ile gerilim, akım ve güç değerlerini 7 basamaklı gösterir; çözünürlük 0,000001 V/A/W düzeyindedir.

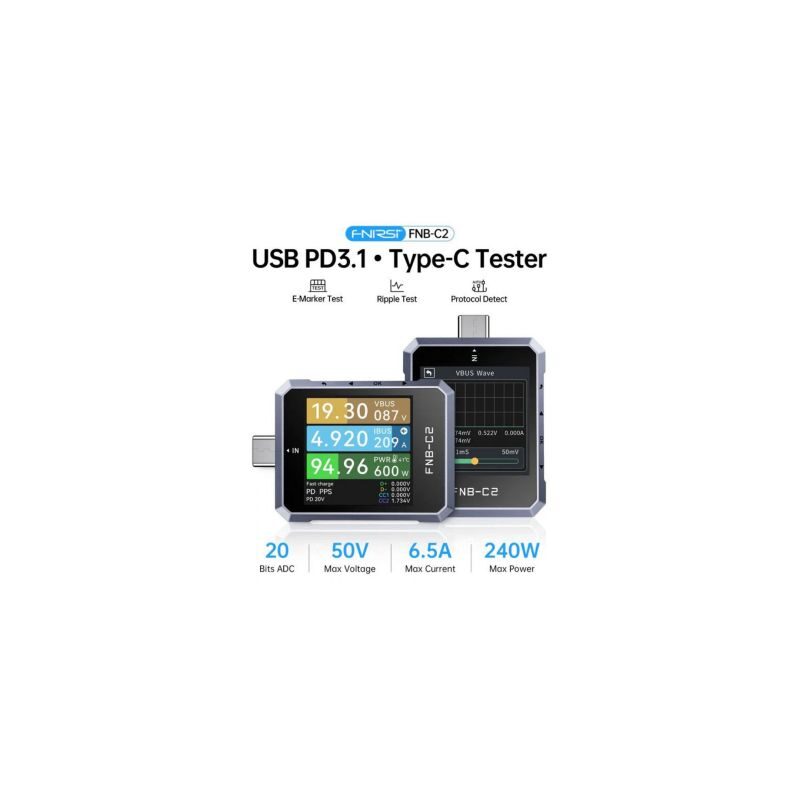

• Ölçüm kapsamı: 4-50 V gerilim, 0-6,5 A akım ve 0-240 W güç izleme; 100 W, 140 W ve 240 W şarj uygulamalarını destekler.
• PD iletişimi: Harici fiziksel PD iletişim çipi ve PD3.1 EPR desteği bulunur.
• Protokol algılama: UFCS, QC2.0/3.0/4/5, Huawei FCP/SCP, OPPO VOOC/SVOOC ve VIVO VFCP protokollerini otomatik tanır ve etkinleştirir.
• E-Marker okuma: 3A/5A/50V/EPR/TBT3/TBT4 USB-C kablolarının tür, güç, uzunluk, iletim hızı ve sürüm bilgilerini okur.
• Dalga formu ve dalgalanma: Gerilim, akım, D+ ve D- sinyallerini 2sps-1Ksps düşük hızlı dalga formu modunda izler. AC bağlantılı gerilim dalgalanması testi 20Ksps-2Msps aralığındadır.
• VBUS izleme: USB güç veriyolu geriliminin dalga formunu gerçek zamanlı görüntüler; ayarlanabilir frekans aralığı 20,0KHz-2,0MHz olarak belirtilmiştir.
• PD paket kaydı: Şarj kaynağı ile beslenen cihaz arasındaki PD müzakere verilerini gerçek zamanlı izler ve paket yakalama yapar.
• QC-PD dönüşümü: Yalnızca QC destekleyen cihazlar ile PD ağırlıklı şarj kaynakları arasında protokol uyarlama işlevi sunar.
• İstatistik grupları: Kapasite, enerji ve süre verileri için geçiş yapılabilen 10 kayıt grubu vardır. Pil kapasitesi ve dönüşüm verimliliği otomatik hesaplanabilir.
• Eğri kaydı: Gerilim ve akım eğrilerini kesintisiz 9 saat kaydeder. Kayıt aralığı 1-120 saniye arasında seçilebilir; başlatma ve bitirme kuralları ayarlanabilir.
• USB-C bağlantıları: USB 4 Gen3 özellikli 24-PIN erkek ve dişi USB-C bağlantıları, çift yönlü akım ve ters takma desteği bulunur.
• Sıcaklık izleme: Cihazın çalışma sıcaklığını 1°C çözünürlükle gerçek zamanlı takip eder.

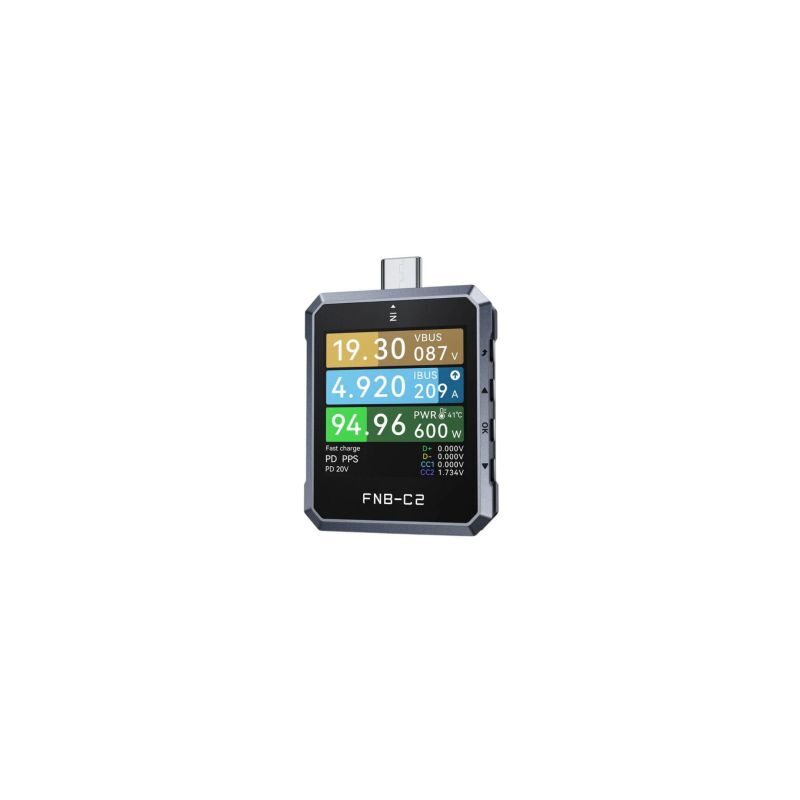

• Ekran: 1,54 inç, 240×240 piksel TFT-LCD ekran kullanır. Yerçekimi sensörü tüm arayüzlerde 4 yönlü otomatik ekran döndürme sağlar.
• Bilgisayar ve yazılım: HID PC bağlantısı Windows/Mac OS üzerinde sürücüsüz çalışır; işlev genişletme ve USB disk olarak tanınma üzerinden tek işlemle ürün yazılımı güncelleme desteklenir.
• Kablo simülasyonu: NO E-marker (60W), 20V5A (100W) ve 50V5A (240W, EPR) kablo yapılandırmalarını simüle ederek şarj davranışını incelemeye olanak verir.
• Sistem ayarları: Ekran parlaklığı, otomatik karartma, tema rengi ve dil seçilebilir; tüm ayarlar tek işlemle fabrika değerlerine döndürülebilir.

Teknik ölçüm değerleri

Doğruluk ifadeleri kaynakta verilen biçimiyle korunmuştur; “+2” teriminin birimi açıklanmamıştır.
